Śruba motylkowa
Parametry techniczneNormy: ISO --- / PN 82436 / DIN 316 am.fStal: nierdzewna |

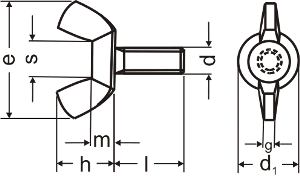

d | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
---|---|---|---|---|---|---|---|
d1 | 6,8 | 8 | 10,3 | 12,7 | 13,8 | 16,5 | 22,5 |
s | 4,5 | 5,2 | 6,7 | 8,4 | 9,1 | 11 | 15 |
e | 15,3 | 17,6 | 22,5 | 27,8 | 30,3 | 36,2 | 49,4 |
g | 1,2 | 1,6 | 2,1 | 2,5 | 2,8 | 3,3 | 4,5 |
h | 7,2 | 8,6 | 11 | 13,6 | 14,8 | 17,7 | 24,1 |
m | 2,4 | 2,9 | 4,1 | 5,1 | 5,6 | 6,8 | 9 |
